Sửa chữa máy tính công nghiệp trong các máy CNC

Sửa chữa máy tính công nghiệp trong các máy CNC

https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEg3x3kdh1d29H1ndj-nO4jRt1I1dGaKQfLKt8yWI7TnH4fvCb50GA42YoHkxJQg0JZG6mgfkHVetjVzxgwgHDgsFbQHmM1O7Ob_JShcZW5XbmSjS-PrpJ_otjlXWl6U97I3KzgJh5PY-YaZ/s72-c/sua-chua-may-tinh-cong-nghiep-trong-may-cnc-5.jpg

1. Sửa chữa máy tính Mitsubishi trong máy CNC để cắt dây:

- Gồm:

+ Màn hình:

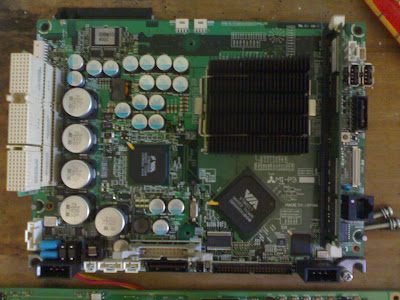

+ Main máy tính:

+ Thẻ card mở rộng:

+ Ram gắn trên thẻ card mở rộng:

+ Quạt :

+ Bộ nguồn cung cấp cho máy tính:

- Bệnh của chiếc máy tính Mitsubishi trong máy CNC cắt dây này là cấp nhầm nguồn 380V vào làm chập nguồn trên vỉ nguồn và chập nguồn 5V trên bộ máy tính làm chết 3 con chip và những ic dùng nguồn 5V. Ngoài ra còn làm chập thêm mosfet phân áp và diode nữa.

- Sau khi nhập 3 con chip và thay IC chết về thay thì máy tính đã lên màn hình vào win bình thường. Chiếc máy tính này dùng win xp2 bản quyền.

2. Sửa chữa máy tính Syntech trong máy CNC cắt gỗ:

- Cấu tạo bộ máy tính Syntech trong máy CNC cắt gỗ này gồm:

+ Màn hình :

+ Main máy tính:

+ Ram:

+ Bộ rắc kết nối và công suất:

- Bệnh con máy tính Syntech này là bị chập CN 24 ( ATX Suspend Power Connector) làm chập nguồn ATX và làm cháy mạch trên main máy tính. Đây là sơ đồ chân của CN24:

- Đây là chân cho phép nguồn ATX hoạt động

- Cách sửa chữa: câu lại đường mạch của CN24 đã bị cháy.
