Kinh nghiệm sửa chữa biến tần

Kinh nghiệm sửa chữa biến tần

https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhTaWk_LszNrQwVMTPr4qZREfH35xc34qwIPyOzLlb8VRBBqhQWEW2_u24YS7jkGYmM9oScoieGTUWJkA3Z2brruGdYOxgomHywfL8vamfOBss0H6NvC9dpxA6RsaeISvbPwHL0NAGAcey4/s72-c/bien-tan-danfoss-vlt6000.png

- Mình đã bước vào nghề sửa chữa thiết bị tự động hóa một thời gian.Cụ thể là sửa chữa biến tần,  servo, PLC, máy tính công nghiệp... nói chung là các thiết bị liên quan đến điện tử. Ban đầu khi bước vào nghề mình đã tìm trên mạng rất lâu để tìm ra những tài liệu cơ bản về sửa chữa những thiết bị tự động hóa này nhưng rất hiếm nhưng mình đã có cơ may gặp một cao thủ trong lĩnh vực sửa chữa thiết bị tự động hóa này chỉ dạy. đó là anh giám đốc công ty appolo. Mình đã học được rất nhiều điều mà trên mạng không thể tìm thấy và mình muốn những bạn đam mê ngành này có thể có thêm 1 tài liệu để tham khảo nên mình viết một chuỗi những bài này nói về kinh nghiệm của mình về sửa chữa những thiết bị này. Đặc biệt trong bài này là biến tần. Để những thiết bị tự động hóa mà trước đây các công ty ở việt nam phải gửi đi nước ngoài sửa chữa chứ không sửa  ở Việt Nam. Để họ có cái nhìn khác. "Để chứng tỏ 1 điều chúng ta cũng có thể sửa được chứ không phải để tiền của người Việt tuôn ra nước ngoài". Đây là câu đầu tiên mà mình học trước khi học sửa chữa.

- Đây là những kinh nghiệm đầu đời nó chưa được đúc kết nhiều nên mong các cao thủ trong nghành đừng ném gạch nhé! mình chỉ mong mọi người comment và giao lưu thêm những kinh nghiệm bổ ích hơn thui.

- Con biến tần đầu tiên mà mình sửa là con biến tần danfoss vlt 6000 được sản xuất tại Đan mạch.

- Thông số kỹ thuật của con này:

Công suất : 150KW

Điện áp đầu vào 3x380Vac

Tần số nguồn 50/60Hz

Tần số sau biến tần có thể thay đổi từ 0 – 1000Hz.

Được thiết kế chịu được các dao động bất thường của nguồn điện, Sụt áp đột ngột, nguồn điện chập chờn, Sóng hài bậc cao, Có thể cài đặt tự động đóng lập lại khi có sự cố thoáng qua.

- Sau đây tôi sẽ giới thiệu sơ bộ về từng bộ phận chức năng của con biến tần này và quy trình sửa chữa mà t đã làm để sửa chữa con danfoss vlt 6000 này.

- Trước khi sửa chữa là tháo toàn bộ tất cả các bộ phận của con biến tần này và vệ sinh toàn bộ.

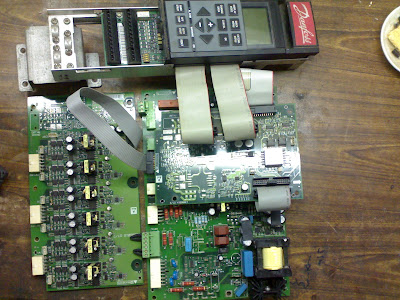

- Hình dạng con danfoss này khi tháo toàn bộ ra:

- Main điều khiển:

- Nguồn trên main điều khiển:

- Driver điều khiển dùng 6 nguồn riêng:

- Nguồn cho màn hình và kết nối lên vỉ điều khiển của màn hình:

- Màn hình hiển thị:

- Main chỉnh lưu:

- 2 Modul công suất IGBT:

- Sau khi vệ sinh xong tất cả các bộ phận tiến hành kiểm nguội tất cả các linh kiện và kết nối vào để kiểm tra lỗi:

- Kết quả báo

- ALARM 29 : Heat sink temperature too high

- Nguyên nhân:

    + Ambient temperature too high

    + Too long motor cable

    + Too high switching frequency.

=> Kết quả lỗi sau khi kiểm tra là 1 con LM224 chết. Con này nằm trên đường phản hồi từ trở nhiệt về vi điều khiển nên nó sẽ báo quá nhiệt.
